Auteur Sujet: mini reportage : fabrication maison rampe à leds  (Lu 15310 fois)

Hors ligne naoko

  • Silicate
  • *
  • Messages: 14
Bonjour à tous,

Avec mon conjoint on s'est fabriqué par nous même une rampe à leds maison pour remplacer la rampe HQI de son 500L qui était trop gourmande en électricité.

On a déjà fait un post sur ce sujet sur FNR, mais comme on est de la région grenobloise (St Egrève), on s'est dit que ça pouvait être sympa de poster ici aussi.

Donc je fais un petit copier/coller de mon post FNR, et si vous avez des questions relatives à la fabrication d'une rampe à led, vue que notre but ici est juste de partager notre experience pour donner à d'autres l'envie de se lancer, n'hésitez pas !


"Suite à la construction avec mon conjoint d’une rampe full leds pour son aquarium de 500L, je fais ce post pour expliquer et détailler comment construire sa rampe, et également ultérieurement pour montrer le suivi des coraux et regarder l’effet qu’un éclairage full leds à sur eux.

Alors déjà le bac en question :

Un 500 L avec des sps (acro, monti), des LPS (platygira, duncanopsamnia, fungia, caulastrea) et quelques mous (sarco et lobophyton). Au niveau poissons : 7 xanthias, 1 labre, 1 couple de clown, 1salaria, 1 valenciana et pour finir 1 acrécthis.
Le bac est en eau depuis environ 1 an, sans aucun problème. Il était éclairé au moyen de 2x54W T5 bleus et de 3X150W HQI

Pourquoi avoir voulu passer sur des leds ? Déjà pour des raison économiques (consommation de la rampe HQI = 1/3 de notre facture d’électricité), et puis aussi pour tester la technologie, tout simplement.

Déjà pour ce qui est de la structure porteuse : elle est faite en profilé d’alu assemblés par rivetage. Elle mesure 1340mm de long, 390mm de large et 100mm d’éapisseur. Mis à par demander un peu d’huile de coude, sa construction a été facile et rapide.

En ce qui concerne les leds (commandées aux USA), il y en a 120 avec la répartition suivante :
60 leds bleues de référence CREE Royal blue XR-E de 3W
60 leds blanches de référence CREE Cool White XR-E de 3W
Chaque led est équipée d’une optique de 40°. Au final, on arrive donc à un total de 360 W.

Au niveau de l’assemblage des leds, on a procédé par module. C'est-à-dire que sur la rampe, on a 5 modules, chacun comportant 12 leds bleues montées en série et 12 leds blanches montées en série. Chaque série de leds est alimentée via un driver adaptée pour, justement, un montage série de 12 leds. Le truc sympa, c’est que l’on commande indépendamment chaque série de leds, ce qui permet de faire des allumages et des transitions en douceur.

Alors maintenant quelques photos pour décrire la fabrication :
Ci-dessous on peut voir deux modules. Les leds sont collées sur leurs supports d’alu au moyen d’une pâte thermique pour assurer une bonne transmission de la chaleur au support alu qui, vu sa surface d’échange, va s’occuper de dissiper tout ça. Ici sur les leds les optiques sont en place.





Ci-dessus on peut voir un module. Les leds sont visibles et ne sont plus munies de leurs optiques. Les séries de leds ont été soudées ensemble (ça, ça a pris un temps certains…).



Ci-dessus on peut voir un module à l’envers, c'est-à-dire du côté opposé aux leds. On voit les deux drivers fixés à la structure d’alu, un driver servant pour commander la série de leds bleues tandis que l’autre s’occupe de la série des blanches.

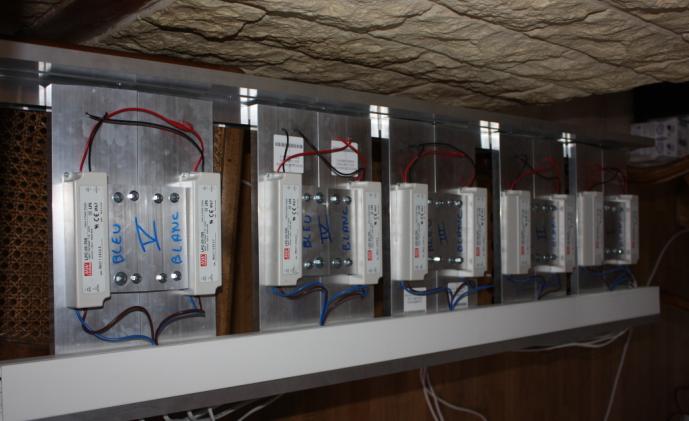

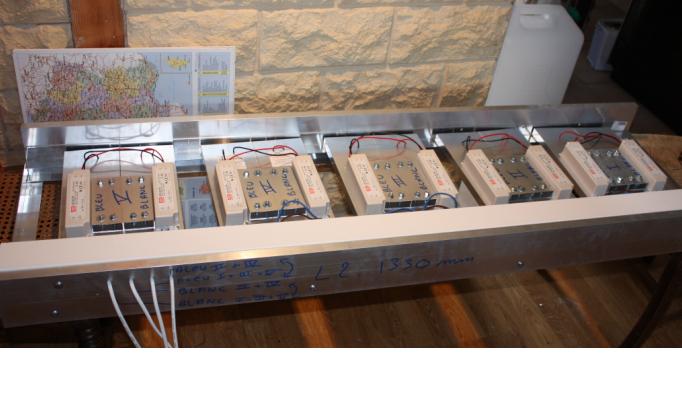

Sur les deux photos ci-dessus on peut voir les cinq modules mis en place sur la structure porteuse d’alu. Tous les fils électriques sont rassemblés dans la cornière blanche que l’on voit, histoire que ça ne traîne pas de partout et que ça soit propre.

La rampe a été suspendue au moyen de chaînes d’acier reliée à un portique en acier soudé  que mon conjoint à fait. Ce n’est pas top design pour l’instant, mais dès que j’en aurais le temps je construirais un habillage sur mesure en bois.

Alors, le rendu au final, ça donne quoi ?

Et bien à mon avis ça arrache tout, comme qui dirait !

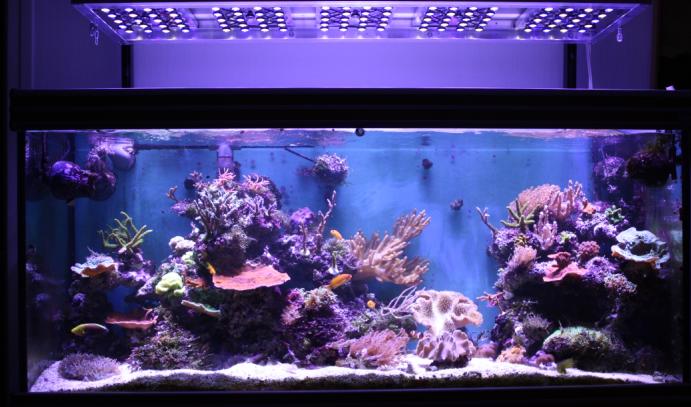

Ci-dessous une photo du bac avec l’éclairage full leds, on observe d’ailleurs nettement en haut de la photo les cinq modules indépendants.



En tout, à deux ça nous a demandé un gros week end de boulot non stop avec 10h/12h de boulot par jour et par personnes. Mais bon, pour quelqu’un de plus efficace que moi sur les soudures, ça oit aller plus vite.

Ça fait 3 semaines que la rampe est en place. Les coraux n’ont pas bronché au chamgement HQI/leds. Par contre les poissons avaient l’air peu rassurés et ne comprenaient pas trop ce qui arrivait ! Tous les xanthias sont restés planqués dans les grottes du décor pendant quelques heures !

Au bout de 3 semaines de mises en place, tous les coraux vont bien et aucun n’a l’air de se plaindre. Toutes les couleurs ressortent bien, voire même pour les bleus et les verts, bien mieux que sous HQI.

A suivre sur du plus long terme, je posterai de temps à temps pour dire l’évolution à plus long terme…"

Hors ligne mimiche74

  • Ile
  • *******
  • Messages: 3874
 :o: félicitations!
Joli boulot, ça donne vraiment envie de s'y mettre!
 Les modules en alu qui supportent les Leds sont-il ventilés...........ça ne chauffe pas trop?
Ce n'est pas parce que les choses sont difficiles que nous n'osons pas, c'est parce que nous n'osons pas qu'elles sont difficiles!
Sénèque

Hors ligne naoko

  • Silicate
  • *
  • Messages: 14
:o: félicitations!
Joli boulot, ça donne vraiment envie de s'y mettre!
 Les modules en alu qui supportent les Leds sont-il ventilés...........ça ne chauffe pas trop?

Déjà merci !

ça chauffe un peu, mais pour donner un ordre d'idée, on peut quand même laisser la main dessus. Mon conjoint a commandé des ventilos genre PC pour mettre en place au cas ou cet été.

Hors ligne hellorheaven

  • Ile
  • *******
  • Messages: 2151
tres belle realisation sans indiscretion quel fut le cout total des leds et alimentation?
a vu de nez a environ 8€ la led je dirais 1000-1200€ non?

Hors ligne naoko

  • Silicate
  • *
  • Messages: 14
La coût total est de 1040€. Là dedans il y en a pour 800€ de leds, et le reste c'est pour l'alu, le verre....
Par contre, comme les leds viennent des USA, avec la chute actuelle de l'€, si on refaisait la même chose actuellement, ça nous coûterait environ 200€ de plus.


Hors ligne Nory

  • Administrator
  • Archipel
  • *****
  • Messages: 7379
    • BubblePets
Très beau reportage, merci du partage.
Par contre, vous pourrez nous donnez des nouvelles dans quelque mois pour voir la pousse des coraux et leur comportement.  :V)
http://www.bubblepets.fr
On n'est pas le meilleur quand on le croit, mais quand on le sait. Matrix

Hors ligne lord rico

  • Atoll
  • ******
  • Messages: 1862
BRAVO! :V) :V) :V) :V) :V)

TRES TRES interessant....

je suivrai de pres ce post! Merci de nous faire partager cette experience... |\_

Hors ligne dadou01

  • Ile
  • *******
  • Messages: 2732
    • mesrecifs
super réalisation, on a hate de voire l'évolution  :o: :V)
l'émerveillement, est le premier pas vers le respect de la nature "Nicolas Hulot"

Hors ligne naoko

  • Silicate
  • *
  • Messages: 14
je posterai de temps à temps pour décrire l'évolution des coraux, et voir l'effet de cet éclairage sur du long terme.

Hors ligne Nory

  • Administrator
  • Archipel
  • *****
  • Messages: 7379
    • BubblePets
je posterai de temps à temps pour décrire l'évolution des coraux, et voir l'effet de cet éclairage sur du long terme.

Cool...
http://www.bubblepets.fr
On n'est pas le meilleur quand on le croit, mais quand on le sait. Matrix

Hors ligne doc

  • Rocher
  • ****
  • Messages: 322
Super intéressant ce post, bravo  |\_

Je vais suivre aussi parce que ça m'intéresse.

Sur quoi vous êtes vous basés pour calculer la puissance nécessaire de la rampe pour l'éclairage du bac ?

Hors ligne naoko

  • Silicate
  • *
  • Messages: 14
Super intéressant ce post, bravo  |\_

Je vais suivre aussi parce que ça m'intéresse.

Sur quoi vous êtes vous basés pour calculer la puissance nécessaire de la rampe pour l'éclairage du bac ?

Sur quelques recherches sur des sites spécialisés. Sachant que pour un bac donné il faut un nombre de lumens donné, et que pour les leds il y a un rapport précis lumens/Watt (que je ne connais pas, je demanderais à mon copain les chiffres si ça interresse), alors on en déduit le nombre de watts nécessaires en led.

En gros, on arrive généralement à une led de 3W pour 4L. le bac fait 500L donc il fallait 125W. Chaque driver pouvant alimenter 12W, on a pris 10 drivers donc 120W.

En gros on arrive

Hors ligne lord rico

  • Atoll
  • ******
  • Messages: 1862

Hors ligne olivier42

  • Rocher
  • ****
  • Messages: 394
Moi aussi, il y a un truc que je n'ai pas compris,
je suis ok pour le mode de calcul qui donne 120W pour 500 litres , par contre plus haut tu parles de 360W ......... La je ne comprends plus  ::(
